Circuito automático de refrigeração de tranceptores

4 de junho de 2011em16:01 mozar Sem comentários

Esse circuito simples ajuda a transceptores de VHF e Repetidoras de alta potência a ficar refrigerado sem ter consumo de energia desnecessário. Os transceptores e repetidoras de potência de VHF tem a tendência de ficar muito quente durante a transmissão, esse sistema pode se beneficiar com o resfriamento com ar forçado automaticamente. O circuito simples mostrado abaixo ajuda ao rádio a esfriar e não perder potência.
Ele detecta o RF do cabo coaxial e liga um ventilador sempre que a rádio está transmitindo automaticamente, o indutor Ll consiste de 10 voltas de fio isolado 24 encapado em torno do cabo coaxial. Você não precisa alterar o cabo coaxial de qualquer forma. (Você pode alterar as espiras e o diametro do fio).

[Fonte]
Eletrônica – Dicas, Esquemas, Cursos, Links e muita Informação

MAIS PLACAS PARA MINHAS MONTAGENS

A PRIMEIRA E A ULTIMA PARA UMA FONTE AJUSTAVEL DE 13,8 VOLTS / 5A C OM LM723 + DRIVER OU SAIDA 2N3055.(podendo servir como driver para fontes de maiores correntes)

A DO MEIO ETAPA FINAL DO TRANSMISSOR, PARA TRANSISTOR TIPO MRF455

by py4gwt

MEU VELHO FONE HEADSET



FORAM MUITOS DX´s , MIC DE CARVAO, puxa vida!!!

ACHEI MEU ATARI !!! HI HI

TUBOS NIXIES E DE TUBOS DE FOSFORO VERDE

DISPLAY 7 SEGMENTOS FOSFORO VERDE

NIXIES

PLACAS COM 16 DIGITOS DE LED / 7 SEGMENTOS

RADIOAMADOR QUE É RADIOAMADOR GUARDA ATE O PEDACINHO DE FIO PRA USAR DEPOIS,   HI. PLACA COM 16 DIGITOS DE LED VERMELHO 7 SEGMENTOS

BOBINAS E VARIAVEIS

UM ACOPLADOR

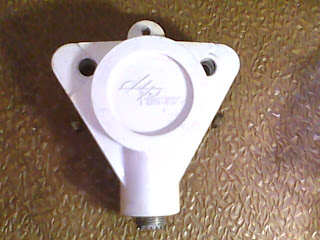

ISOLADOR CENTRAL TRIEX

***** MANIPULADOR IAMBICO / BEACON K8 "K1EL" ***** ( by py4gwt)

AO PESSOAL DO YAHOO QRP_GROUPS  MEUS AGRADECIMENTOS

K8 PRONTO FALTANDO MONTAR O PROGRAMADOR DA PIC 12C509 PARA PROGRAMAR O PROCESSADOR PIC

by py4gwt

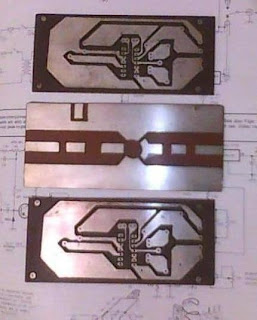

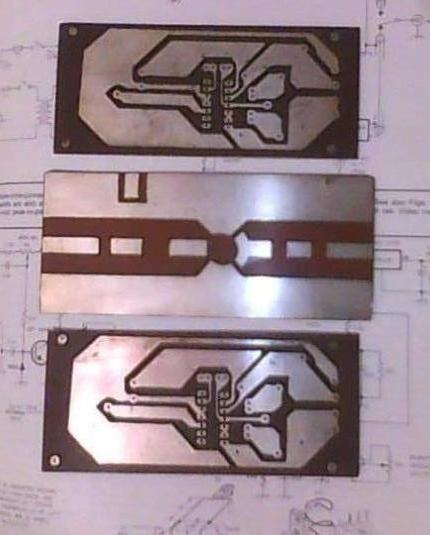

    PLACA FEITA PELO SISTEMA DE TRANSFERENCIA TERMICA
